Sportcentrum Val Thorens - JACKODUR® voor omkeerdakisolatie wordt (ook) een skipiste!

24.06.2022 - Dit project laat de vele voordelen zien van de technische oplossing JACKODUR® voor de realisatie van omkeerdakisolatie. Een schoolvoorbeeld dat zowel eenvoudig als snel uit te voeren bleek, met uitzonderlijke prestaties.

Optimaal gebruik van de ruimte

Dit innoverende project,  uitbreiding van een bestaand gebouw, heeft een dak dat meteen doet denken aan de vorm van een snowboard. Men koos ervoor om dezelfde grondoppervlakte te behouden en geen   extra ruimte in te nemen. Bovendien wordt ook het, ongebruikte, dak volop benut.

De schaarste aan beschikbare oppervlakte resulteerde in het idee om op het dak een echte openbare ruimte te creëren met een water- en wellnessruimte, een sport- en recreatiecomplex, een evenementenruimte, een conferentiecentrum, verschillende seminarieruimten en panoramische terrassen.

Deze grote openbare ruimte betekent een keerpunt in de geschiedenis en de ontwikkeling van Val Thorens, dat in 2022/2023 zijn 50e verjaardag viert. Voor de firma Dubuisson, projectverantwoordelijke, zijn de iconische architectuur van het centrum en de talrijke gebruiksmogelijkheden die het biedt, kenmerkend voor de identiteit van Val Thorens. Het centrum is zowel in de winter als in de zomer een fijne plek om te verblijven.


Het principe van omkeerdak isolatie

  • De JACKODUR® panelen worden op de waterdichting van het dakterras geplaatst om  die te beschermen en een doeltreffende isolatie te garanderen.
  • De waterafvoerende JACKODUR® WA filterdoek bedekt vervolgens de JACKODUR® isolatieplaten voor stabilisatie en snelle afwatering.
  • Het dak wordt vervolgens afgewerkt met een afwerking  aangepast aan de bestemming: grind, planten, ter plaatse gestort beton of zelfs betontegels op  tegeldragers...


Drie uitdagingen

  1. Een ruw klimaat met regen en sneeuw. Er moest dus absoluut een oplossing komen  die ongevoelig is voor vocht zowel tijdens de opslag en de de plaatsing als  gedurende de hele levensduur van het gebouw.
  2. De fasering van de werken. Aangezien de bedrijven slechts vier maanden per jaar ter plaatse konden werken, was het noodzakelijk een strakke planning na te leven met een efficiënte en snelle uitvoering.
  3. De vorm van het dak, dat steil is maar ook toegankelijk moet zijn voor onder andere het skiën. Er was behoefte aan een  oplossing geschickt voor alle soorten waterdichtingen en oppervlakteafwerking  aangepast aan het veelvoudige gebruik van de ruimte.


De JACKODUR® oplossing: 100% geschikt voor architectuur en waterdichting

Terwijl veel JACKODUR® toepassingen bestemd zijn voor platte daken, is het project van het Val Thorens centrum totaal verschillend. Specifieke oplossingen aangepast aan de eisen van de architect, het thermisch studiebureau en de dakwerker werden geïmplementeerd. De architect kon zijn creativiteit de vrije loop laten voor deze multifunctionele ruimte. De dakwerker kon de nodige oplossingen toepassen op de verschillende zones. Het studiebureau kon uit het JACKODUR® productassortiment de diktes kiezen die de vereiste prestaties zouden garanderen.

"De waterdichting werd op twee verschillende manieren uitgevoerd, aangepast aan de vorm van het dak. Op het minder hellende gedeelte werd een waterdichting bij meer dan 200°C aangebracht met een emmer. Het resultaat? Een bijzonder bestendige asfaltlaag. Op het steilste gedeelte van het dak kon onmogelijk hetzelfde gedaan worden. De hellingsgraad staat deze toepassing niet toe. Er werd daarom een tweelagensysteem gebruikt met een versterkte waterdichting”, stelt de SMAC-werfleider.


Een eenvoudige installatie

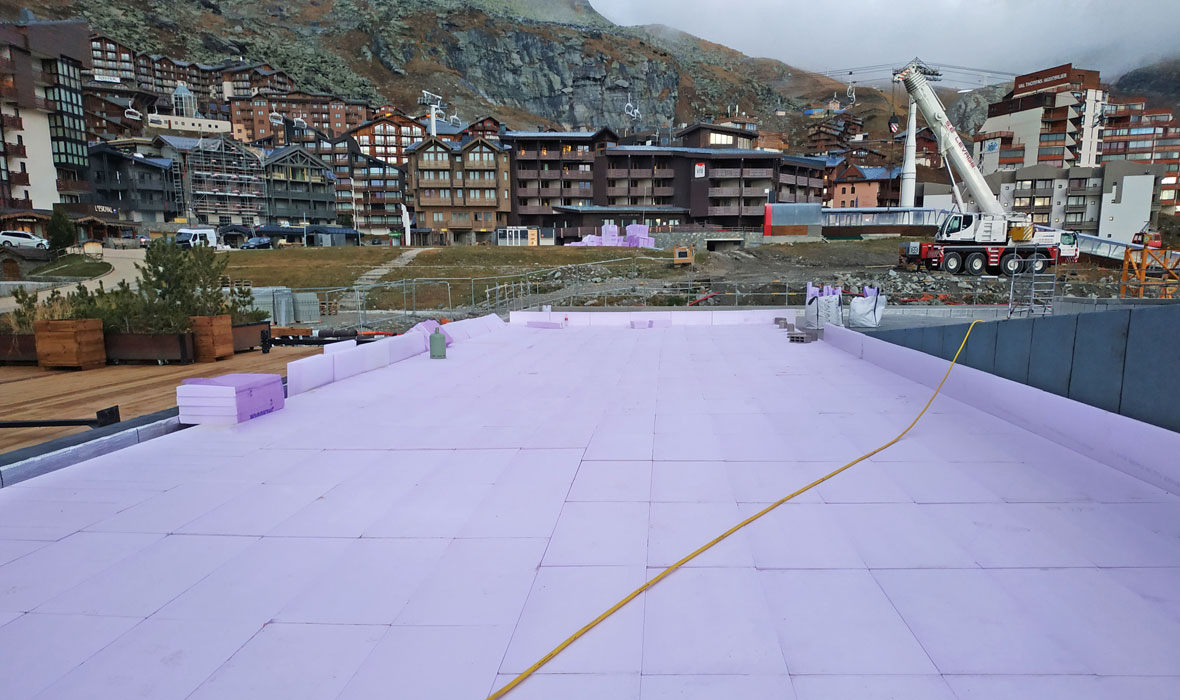

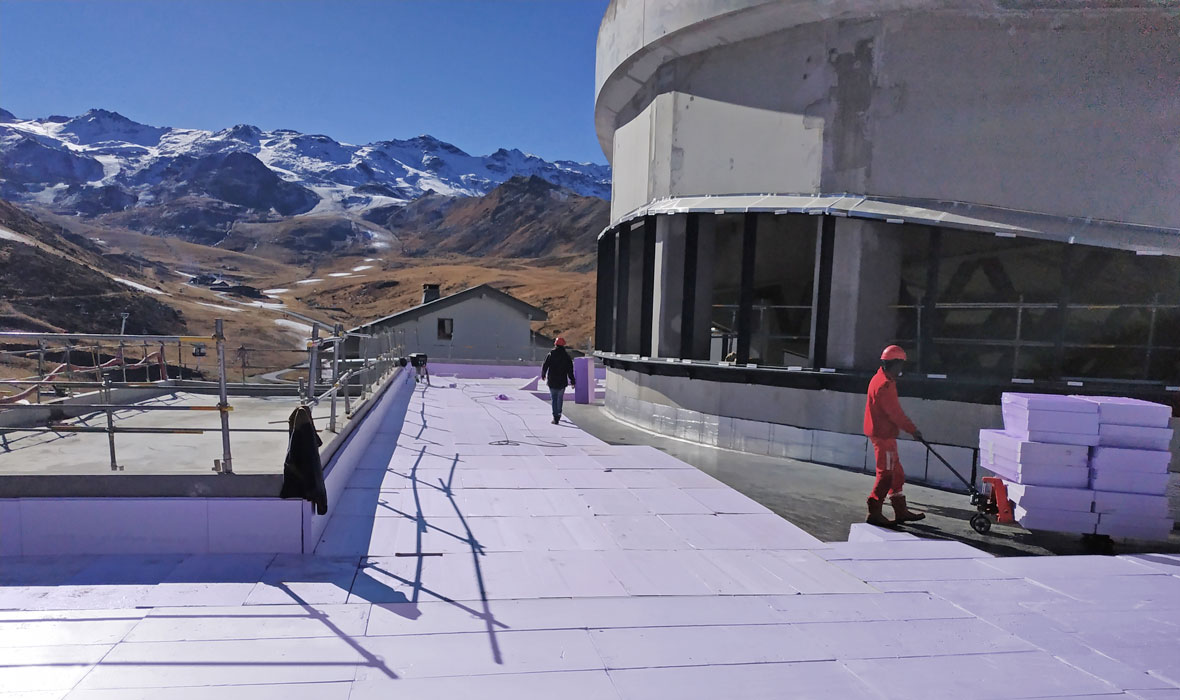

Hij stelt eveneens dat hij geen beroep heeft moeten doen op de door JACKON aangeboden ondersteuning. "De plaatsing van de JACKODUR® panelen is uiterst eenvoudig, intuïtief en vereist geen lijm of verankering. We hebben sommige panelen gewoon op maat afgezaagd. Ze hoeven alleen maar in een verspringend patroon te worden gelegd om gelijk te liggen. Er is maar één laag nodig. Door hun licht gewicht zijn ze gemakkelijk te hanteren. Hun sponning maakt een perfecte passing en zelfvergrendeling voor het gehele oppervlak mogelijk. De panelen kunnen rechtstreeks, zonder dampscherm, worden gebruikt over alle soorten waterdichting, zowel bij nieuwbouw als renovatie. Zij zijn dus geschikt voor alle soorten gebouwen en zijn compatibel met alle types waterdichting”.


Op tijd en binnen budget

Het uiterst snelle plaatsingsproces stond ons toe de deadlines te halen, aangezien de panelen ongeacht de weersomstandigheden kunnen geplaatst worden," vervolgt hij.

“Gezien de budgettaire beperkingen die ons werden opgelegd, was de gevonden oplossing dankzij het JACKON-team  ideaal voor dit project. Het is niet alleen een feilloos technisch antwoord, maar ook een economisch passend antwoord”.


Een positief resultaat op alle gebieden

  • Beschermde waterdichtheid tegen Uv-straling en temperatuurschommelingen
  • Het dak wordt beschermd tegen beschadiging door te voorkomen dat de waterdichting wordt doorboord.
  • Oplossing met technische goedkeuring en ervaring met talrijke JACKODUR® projecten in heel Europa.
  • Geschikt voor alle hoge rendementsgebouwen (R (m2·K/W) tot 9,10 afhankelijk van de dikte).
  • Lichtere structuur met minder ballast om onnodige overbelasting op het gebouw te voorkomen.


De JACKODUR® panelen in een notendop

  • Gemaakt van hoogwaardig geëxtrudeerd polystyreenschuim (XPS), CFK-, HCFK- en HFK-vrij.
  • Voldoet aan EN 13164 norm.
  • Afmetingen van 1250 x 600 mm (0,75 m2).
  • Diktes tot 320 mm.
  • Druksterkte beschikbaar in 300 Kpa, 500 Kpa en 700 Kpa.
  • Optimale eigenschappen: rotvrije, maatvaste en vochtbestendige panelen.
  • Warmtegeleidingscoëfficiënt van 34 tot 36 mW/m·K

Images for the message

  • Sportcentrum Val Thorens - JACKODUR® voor omkeerdakisolatie wordt (ook) een skipiste!
    Beeld 1 / 14: Fotocredits: Office de Tourisme Val Thorens, Voor dit uitzonderlijke project werd 5.000m2 JACKODUR® KF 700 panelen dikte 200 mm op het hellend stuk geplaatst, met een vereiste thermische R-waarde van 5,20.
  • Sportcentrum Val Thorens - JACKODUR® voor omkeerdakisolatie wordt (ook) een skipiste!

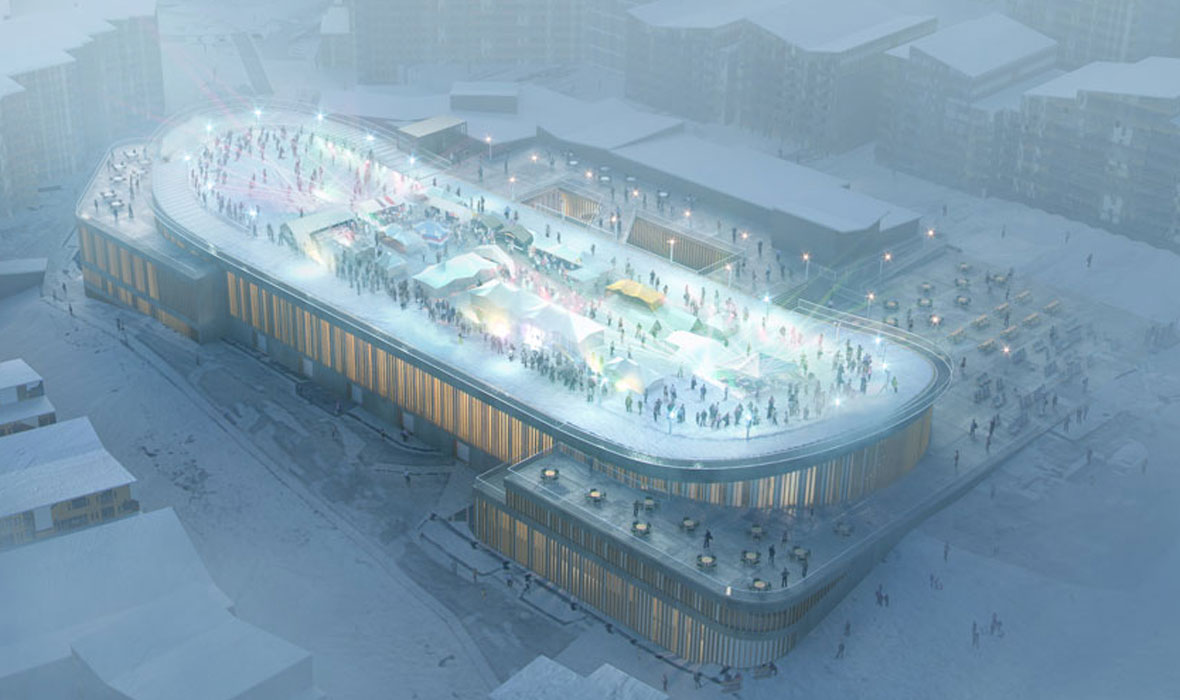

    Beeld 2 / 14: Copyright : Dubuisson Architecture - Illustration : Sora Images, Het Val Thorens centrum: iconische architectuur met een daktypologie die doet denken aan de vorm van een snowboard.
  • Sportcentrum Val Thorens - JACKODUR® voor omkeerdakisolatie wordt (ook) een skipiste!
    Beeld 3 / 14: Fotocredits: Office de Tourisme Val Thorens,
  • Sportcentrum Val Thorens - JACKODUR® voor omkeerdakisolatie wordt (ook) een skipiste!
    Beeld 4 / 14: Fotocredits: Office de Tourisme Val Thorens
  • Sportcentrum Val Thorens - JACKODUR® voor omkeerdakisolatie wordt (ook) een skipiste!
    Beeld 5 / 14: Fotocredits: Office de Tourisme Val Thorens
  • Sportcentrum Val Thorens - JACKODUR® voor omkeerdakisolatie wordt (ook) een skipiste!
    Beeld 6 / 14: Fotocredits: Dubuisson Architecture
  • Sportcentrum Val Thorens - JACKODUR® voor omkeerdakisolatie wordt (ook) een skipiste!
    Beeld 7 / 14: Fotocredits: Office de Tourisme Val Thorens, 700m² van 100 mm dikke JACKODUR® Plus panelen werden gebruikt voor de panoramische terrassen, met een thermische R-waarde van 3,45.
  • Sportcentrum Val Thorens - JACKODUR® voor omkeerdakisolatie wordt (ook) een skipiste!
    Beeld 8 / 14: Fotocredits: Dubuisson Architecture
  • Sportcentrum Val Thorens - JACKODUR® voor omkeerdakisolatie wordt (ook) een skipiste!
    Beeld 9 / 14: Fotocredits: Dubuisson Architecture
  • Sportcentrum Val Thorens - JACKODUR® voor omkeerdakisolatie wordt (ook) een skipiste!
    Beeld 10 / 14: Fotocredits: Office de Tourisme Val Thorens, De JACKODUR® isolatieplaten worden bedekt met de JACKODUR® WA filterdoek voor het storten van de afwerkingslaag in beton.
  • Sportcentrum Val Thorens - JACKODUR® voor omkeerdakisolatie wordt (ook) een skipiste!
    Beeld 11 / 14: Fotocredits: Office de Tourisme Val Thorens
  • Sportcentrum Val Thorens - JACKODUR® voor omkeerdakisolatie wordt (ook) een skipiste!
    Beeld 12 / 14: Copyright : Dubuisson Architecture - Illustration : Sora Images
  • Sportcentrum Val Thorens - JACKODUR® voor omkeerdakisolatie wordt (ook) een skipiste!
    Beeld 13 / 14: Copyright : Dubuisson Architecture - Illustration : Sora Images
  • Sportcentrum Val Thorens - JACKODUR® voor omkeerdakisolatie wordt (ook) een skipiste!
    Beeld 14 / 14: Fotocredits: Office de Tourisme Val Thorens
